外墙装饰节能一体化系统简介

21世纪人类共同的主题是可持续发展，对于城市建筑而言，传统的建筑形式多以高耗能建筑为主，随着我国建筑节能事业的稳步推进，“节能、智能控制与美学”的高效绿色型模式已成为一种必然；外墙装饰节能一体化系统代替传统的建筑构造体系，是推动建筑业向节能、绿色、装配式、智能化、可持续性发展理念的大势所趋。

1、外墙装饰节能一体化系统定义

外墙装饰节能一体化系统是由基层墙体、固定连接层、装饰保温复合板、和嵌缝密封材料共同构成。具有装饰、保温、隔热、防水功能的非幕墙类建筑保温装饰构造体系。

由外墙装饰节能复合板、固定连接材料和嵌缝密封材料所组成。外墙装饰节能复合板是在工厂预制复合的、兼具装饰、节能的功能型板材。

2、外墙装饰节能一体化系统与传统的区别

传统外墙做法通常采用薄抹灰系统，即将装饰与保温分项施工：传统保温上墙后，再进行饰面抹灰。施工周期长，消耗大量人力物力，同时极易出现墙面大面积开裂、脱落等问题；近几年，随着我国建筑节能事业的推进，建筑装饰保温一体化系统得到迅速的发展，但市场上出现的此类系统和材料存在着一定的问题；系统主要材料——装饰保温复合板大多采用冷压复合的方式生产；即采用涂胶冷压粘结方式复合成型，不仅粘接力差，而且在长期外部环境使用状态下，极易产生因高分子胶粘剂老化、蜕变而发生翘曲、变形、空鼓、脱落现象，且产品构造形式局限于少数几种材料。使得开发商对外饰面的选择也相当有限；开发饰面材料、保温材料多样化、系统构造多样化的新型建筑外墙装饰节能一体化系统能有效避免这些不足，突出其绿色节能、施工便捷等优势。

卓宝·装饰节能一体化系统作为外墙装饰节能一体化系统的先行者，通过多年不懈努力的沉淀、积累，打造出了功能齐全的外墙装饰节能一体化系统，经过多年应用实践，凸显出了五大核心优势。

3、装饰节能一体化系统五大核心优势

核心优势一：产品丰富，适用广泛

装饰节能一体化系统拥有金属面板、石材面板、涂料无机板、陶瓷薄板等系列装饰面层，岩棉、硬泡聚氨酯等多种绝热芯材，分别适用于各种不同类型建筑节能项目需求，医院、学校、办公楼、中高档小区开发、旧楼改造等单项工程需求产品一应俱全。

卓宝涂料一体化系统应用于学校（桐柏思源学校）项目

核心优势二：色彩丰富，装饰美观

铝板饰面装饰节能一体化系统具有丰富多彩的单色、天然纹理的仿石纹色彩，能满足建筑设计各种风格所需；较传统铝单板幕墙而言，辊涂氟碳漆饰面层具有优异自洁性、保光性、平整性、抗压性，保障建筑整体美观度、耐久性。

核心优势三：独特工艺，系统安全

系统可采用国际先进的微孔渗入式发泡热合、在线一次热压成型的制造工艺，使外墙装饰节能复合板各层次之间粘结更牢固；

独特产品设计与标准施工工艺：企口拼接构造，完全吸收消化了因环境温度、建筑结构变形而导致的系统形变、位移外，又极大程度上保证了一体板安装的水平、垂直精度；

核心优势四：绿色三星，节能环保

装饰节能一体化系统，其板材可选用国家绿色建材标准非常髙等级——三星级绿色建材，产品采用高性能防火保温芯材，降低能耗；同时，施工方式区别于传统的幕墙系统，装饰节能一体化板与基层连接采用断桥处理，杜绝冷热桥，整个系统更加节能环保。

绿色三星建材评价标识证书（卓宝公司产品）

核心优势五：施工便捷，缩短工期

装饰节能一体化系统，将装饰与保温施工合二为一，节约了近十道工序，大大节约了施工时间，相对于传统外墙系统，缩短60%的工期，施工效率提高一倍。

4、系统及主要组成材料性能指标

铝板装饰节能一体化系统的安装方式分为龙骨干挂式和粘锚结合式。

A龙骨干挂式铝板装饰节能一体化系统由墙体、水泥砂浆找平层、龙骨、铝板装饰节能复合板等构成。

①墙体；②水泥砂浆找平层；③龙骨；④泡沫棒和耐候密封胶；⑤不锈钢自攻螺钉；⑥角码；⑦膨胀螺栓；⑧铝板装饰节能复合板

B粘锚结合式铝板装饰节能一体化系统由墙体、水泥砂浆找平层、粘结砂浆、机械固定件、铝板装饰节能复合板等构成。

①墙体；②水泥砂浆找平层；③粘结砂浆；④泡沫棒和耐候密封胶；⑤机械固定件；⑥铝板装饰节能复合板

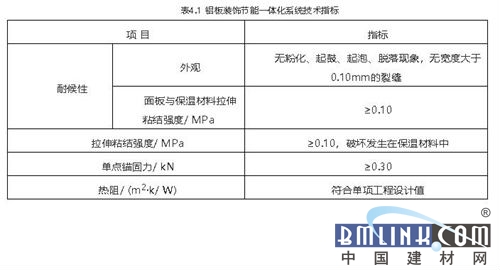

4.1铝板装饰节能一体化系统技术指标满足JGJ/T350-2015《保温防火复合板应用技术规程》的要求，系统主要物理性能要求见下表：

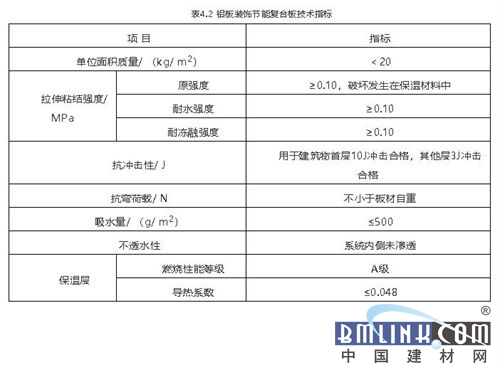

4.2铝板装饰节能复合板技术指标满足《保温装饰板外墙外保温系统材料》JG/T287-2012的要求，主要物理性能见下表：

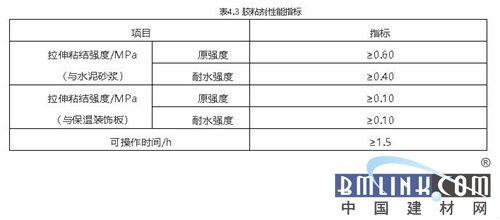

4.3胶粘剂技术指标满足主要物理性能要求见下表：

4.4金属龙骨应采用外形规格38*25*1铝合金方管或38*25*1热镀锌方钢管。握钉力不小于0.6KN。

4.5锚栓:使用金属螺栓或者是尼龙螺栓。金属螺栓应采用经过表面防腐蚀处理的金属制成。锚栓的技术性能指标应符合表4.5的要求。

5、应用范围

①新建民用建筑装饰节能工程

②既有建筑节能改造工程。

6、产品特点

①外表面为辊涂氟碳涂层铝板，颜色及纹路多样，装饰效果好。

②保温芯材采用岩棉，满足建筑防火设计需求。

③饰面铝板经压延企口成型，保证了安装拼接的精度与平整度；双边固定保证了系统的固定安全性。

④不足8kg/m2的系统重量极大限度的降低了建筑的线性荷载。

⑤在线一次发泡热合成型，除了保证了板面平整度外，还杜绝的传统冷粘工艺造成的板面不平，空鼓、脱落隐患。

⑥充分利用率金属的延展特性，建筑阴、阳转角直接弯折，杜绝了传统建筑外装系统转角对拼导致的“开缝”漏水隐患。

⑦系统工厂化高度集成，辅以专业快捷的物流配送，施工现场只需简单“三步法”装配成活，至简的工序，大大节约工期及施工成本。

7、产品安装

7.1铝板装饰节能复合板（挂板式）外墙外保温系统

7.1.1建筑高度在50m以下时，龙骨间距宜不大于500mm，建筑高度在50m以上时，龙骨间距不应大于400mm。且龙骨固定锚拴间距应不大于400mm。

7.1.2住宅建筑高度在27m以上，其他建筑高度在24m以上时，应设置分仓龙骨，间距为每3000mm一道与支承龙骨垂直排列，分仓龙骨固定锚拴间距应不大于400mm。

7.1.3门窗洞口建筑构造

7.2铝板装饰节能一体化系统（粘贴型）

7.2.1铝板装饰节能一体化系统（粘贴型）

由装饰节能层、粘锚连接层、收口密封材料、

基层墙体构成。粘锚连接层为聚合物砂浆胶粘剂和专用锚固螺栓，通过胶粘剂粘贴为主，锚栓辅助机械固定的连接方式安装固定于基层墙体外表面

7.2.2装饰节能一体化系统门窗洞口建筑构造

7.3铝板装饰节能一体化系统其他建筑构造祥见：《外墙保温装饰一体化系统建筑构件（一）》（10EJ112）

7.4施工流程

7.4.1外墙装饰节能一体化系统（干挂型）工程施工应按下列工序进行：

施工前准备→基层检查→测量放线→安装龙骨并找平→安装卓宝板→特殊部位处理→嵌缝、勾缝→自检、清洁→交验。

7.4.2外墙装饰节能一体化系统（粘锚型）工程施工应按下列工序进行：

施工前准备→基层检查→测量放线→粘贴板→机械辅助固定→特殊部位处理→嵌缝、勾缝→自检、清洁→交验。

7.5施工要点

7.5.1采取粘锚式安装时，粘结砂浆要按相关标准和施工方案配制，并根据施工环境不同和施工方案的要求严格控制搅拌、操作时间。

7.5.2辅助机械固定要在胶粘剂初凝达到一定强度后进行，锚拴规格、有效固定深度、数量应符合设计和施工方案的要求。

7.5.3采取干挂式安装时，应在门、窗洞及其他预留洞口四周距洞口边沿50mm处各增设一段附加龙骨，长度以原门、窗洞口宽度双向等距离延长100为宜；钢筋混凝土、混凝土墙面、加气块砌体面安装龙骨宜采用尼龙膨胀螺栓固定，锚栓抗拉拔力必须满足应符合表3.5的要求。

7.5.4安装卓宝外墙装饰节能板时要根据设计方案预排，门、窗洞口四周安装时应注意将板的企口接缝避开门窗洞口的侧边和转角处，且下窗台板不得高于建筑外窗导水孔。建筑外立面阳角处安装卓宝板时，板宽尺寸应不小于200mm。

7.5.5铝板岩棉装饰节能复合板在进行弯折加工时，应严格控制剔槽、压痕位置与深度，不得出现金属板面裂痕或隐伤。
