讲解|家装管路施工标准

水电安装是家庭装修中的一个重要部分，水电安装也是一个技术活，在做水电安装以前还要根据个人需要做相关的水电改造工程，这在家装知识当中也是一个重点。

水电安装是个大学问，它直接关乎到家庭安全隐患的问题，因此在做水电安装之前很有必要对水电安装基础知识做一个详细的了解，这也是对居家生活的另一种保障。

下面小编给大家整理了相关施工标准：

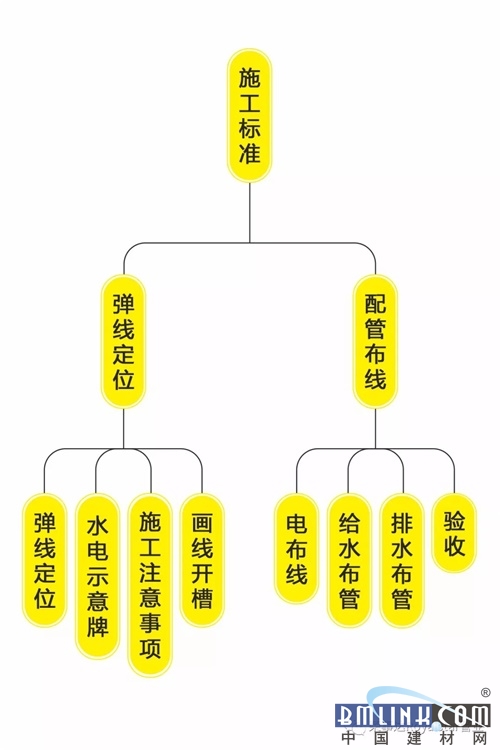

家装管路施工标准图解

弹线定位

1、弹施工水平线：

确定标高±0.00点。在墙面用钢卷尺量出1000mm高的位置，用红外线水平仪沿1000mm位置投射光影，沿四周墙面投影，用墨斗弹出施工水平线。

2、使用水电定位牌：

目的：业主直观了解定位，避免留下遗憾，造成后期变更麻烦。

定位牌材料用KT板制作成电面板模型。使用时根据水电布置图和施工图所需位置，用玻璃胶粘贴定位牌粘贴高度比实际施工位置上沿高50mm。

3、施工注意事项：

(1)管道嵌墙暗敷时，宜配合土建预留凹槽，槽的深度为De+20mm,宽度为De+40-60mm,凹槽表面必须平整，不得有尖角等突出物，管道试压合格后，用M10级水泥砂浆填埋密实。

(2)管道安装时不得有轴向扭曲，穿墙或穿楼板时，不宜强制校正。与其它金属管道平行敷设时应有一定的保护距离，净距不宜小于100mm,且宜在金属管道的内侧。

(3)管道穿越楼层时，应设置钢套管高出地面50mm,并有防水措施；管道穿越屋面时，应采取严格的防水措施，穿越前端应设固定支架。

(4)热水管道穿墙时，应配合土建设置钢套管，冷水管穿墙时，可预留孔洞，洞口尺寸较外径大50mm。

(5)管道在低温（5℃以下）时存在一定脆性，所以冬季施工时要特别小心。切割管材要缓慢切割，对管道不能重压、敲击，必要时对易受外力的部位覆盖保护物，管材使用前两端应切掉4-5cm。

4、画线开槽：

(1)按已确定的水电位位置和线路走向，用墨斗弹出及用水平尺画出须切割的标记线。

(2)剔槽：用电锤凿出管槽和底盒位置。

(3)墙面水管槽深度大于管径5mm为宜，宽度大于管径8-10mm为宜。

(4)线槽打毛处理:

目的：将切好的线槽两边打毛，便于封槽时水泥咬合。

(5)给排水管槽防水处理刷上防水涂料，刷至外沿不少于50mm。

目的：墙面与槽内防水形成整体。

(6)预埋电底盒，底盒外沿与墙面冲筋条水平，固定底盒时用水平尺校正，确保底盒水平端正。

配管布线

1、电布线：

(1)配管：地面敷设线管

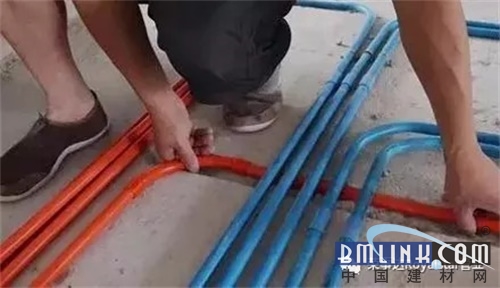

A、PVC管线分红、蓝二种颜色，红色为强电管，蓝色为弱电管，常规情况下使用直径20mm线管（即俗称4分管）。

B、地面有找平层的弹线开槽，不随意抬高整体地面标高，如果有线管需交叉时，可在交叉处开小槽，将底下的线管往槽内压，确保上面的线管与地面水平。

目的：确保地面减少抬高。
